2、铺设钢管
在已铺设完成的土工布上搭双层φ50mm钢管,每排钢管间距60cm。两层钢管铺设方向相互垂直,钢管间用扣件连接,垂直搭界位置用绑绳绑紧。
钢管是整个移动平台的骨架,可以有效地提高整个施工平台的承重能力。铺设面积应根据插板机械的总体作业范围来确定,一般超过作业面积40%较为合适。在某一区域插板作业完成后,将钢管拆卸,并移至下一施工区域铺设,钢管可以循环使用,以节省材料的投入。
移动木板平台由6—8块300cm×25cm×5cm的小木板组合而成,在每块小木板两侧设置把手,以便于施工人员搬运。

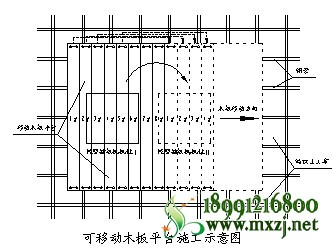

轻型插板机通过小木板的循环顺序搬运,从而达到在淤泥面上移机、定位的目的。木板平台与插板机机位移动过程详见上图。
此“轻型液压插板机+泥面可移动施工平台”的塑料排水板施工工艺,已经在大亚湾石化区H1地块软基处理工程中得到了实践的验证,并通过在实际施工不断地优化与改良,现已成为一种成熟的塑料排水板施工新工艺。
